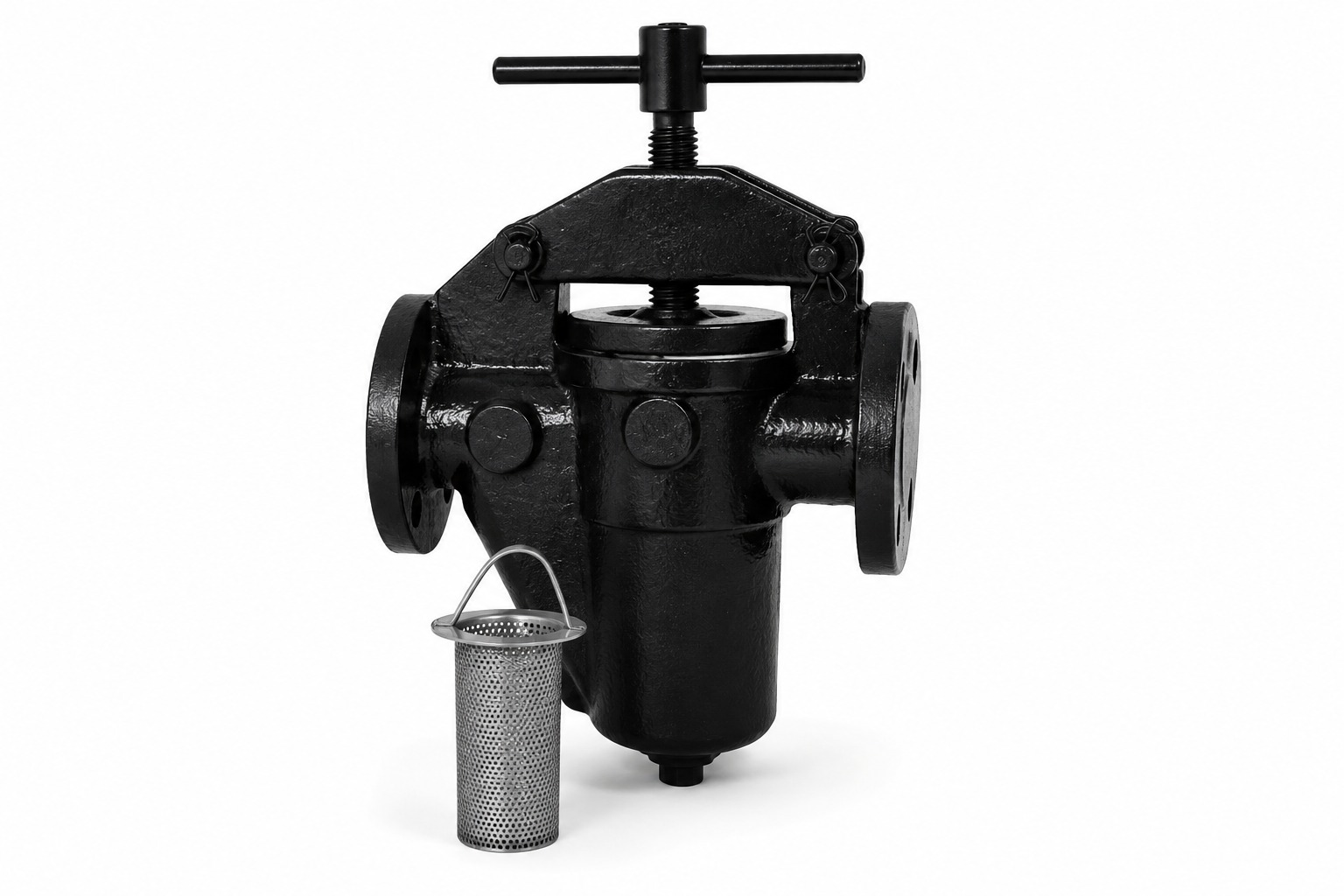

Filtro Cesto

Os Filtros Cesto são equipamentos destinados à retenção de partículas sólidas de maior granulometria presentes em combustíveis, óleos, produtos químicos, água e diversos fluidos industriais. Instalados normalmente na sucção de bombas ou na entrada de sistemas de transferência e processo, atuam como a primeira barreira de proteção da linha, preservando os equipamentos instalados a jusante e aumentando a confiabilidade operacional do sistema.

Projetados para aplicações que exigem elevada capacidade de retenção de contaminantes, os Filtros Cesto combinam construção robusta, ampla área filtrante e baixa perda de carga, proporcionando elevada eficiência hidráulica e facilidade de manutenção.

Características

• Primeira etapa de proteção dos sistemas de bombeamento e transferência;

• Elevada capacidade de retenção de partículas sólidas;

• Baixa perda de carga devido à ampla área efetiva de filtração;

• Construção robusta para aplicações industriais severas;

• Fácil remoção e limpeza do elemento filtrante;

• Redução das paradas para manutenção;

• Aumento da vida útil dos equipamentos instalados a jusante;

• Disponível em diversas configurações construtivas e conexões.

Materiais de construção

Corpo do vaso Disponível em diferentes materiais, conforme a aplicação:

• Aço carbono ASTM A36;

• Aço carbono ASTM A516 Gr.70;

• Aço inoxidável AISI 304;

• Aço inoxidável AISI 316 ou 316L;

• Outros materiais sob consulta.

Elemento filtrante tipo cesto

Disponível em:

• Chapa perfurada em aço inoxidável;

• Tela metálica em aço inoxidável;

• Combinação de chapa perfurada com tela metálica para maior resistência estrutural e melhor eficiência de retenção.

Vedação

Diversas opções de elastômeros conforme o fluido de processo:

• Buna-N (NBR);

• Viton® (FKM);

• EPDM;

• Silicone;

• PTFE (conforme aplicação).

Grau de filtração

Elementos filtrantes disponíveis em diversos níveis de retenção, atendendo às necessidades específicas de cada processo.

Exemplos:

• 50 mesh;

• 80 mesh;

• 100 mesh;

• 150 mesh;

• 200 mesh;

• Micragens especiais sob consulta.

Conexões

Disponível com diferentes padrões de conexão:

• Rosca NPT;

• Rosca BSP;

• Flanges ASME B16.5 Classe 150, 300 e superiores;

• Flanges DIN;

• Outras conexões sob consulta.

Faixa de diâmetros

Fabricados em diversos diâmetros nominais, conforme a vazão requerida pela aplicação.

Disponíveis em bitolas desde:

• 1/2" (DN15)

• até 24" (DN600) ou superiores, conforme projeto.

Compatibilidade química Indicado para utilização com diversos fluidos industriais, incluindo:

• Gasolina;

• Diesel;

• Biodiesel;

• Etanol;

• Querosene;

• QAV (Jet A e Jet A-1);

• AVGAS;

• Óleos lubrificantes;

• Óleos hidráulicos;

• Água; • Solventes;

• Produtos químicos compatíveis com os materiais construtivos.

Pressão de operação

A pressão máxima de trabalho é definida conforme o projeto mecânico, material construtivo, diâmetro nominal, tipo de conexão e norma de fabricação, podendo ser fornecido em diferentes classes de pressão para atender às necessidades de cada aplicação.

Aplicações Indicado para utilização em:

• Sistemas de bombeamento;

• Linhas de sucção;

• Sistemas de transferência de combustíveis;

• Bases de distribuição;

• TRRs;

• Refinarias;

• Terminais portuários;

• Instalações aeroportuárias;

• Skids de abastecimento;

• Caminhões-tanque;

• Indústrias químicas;
