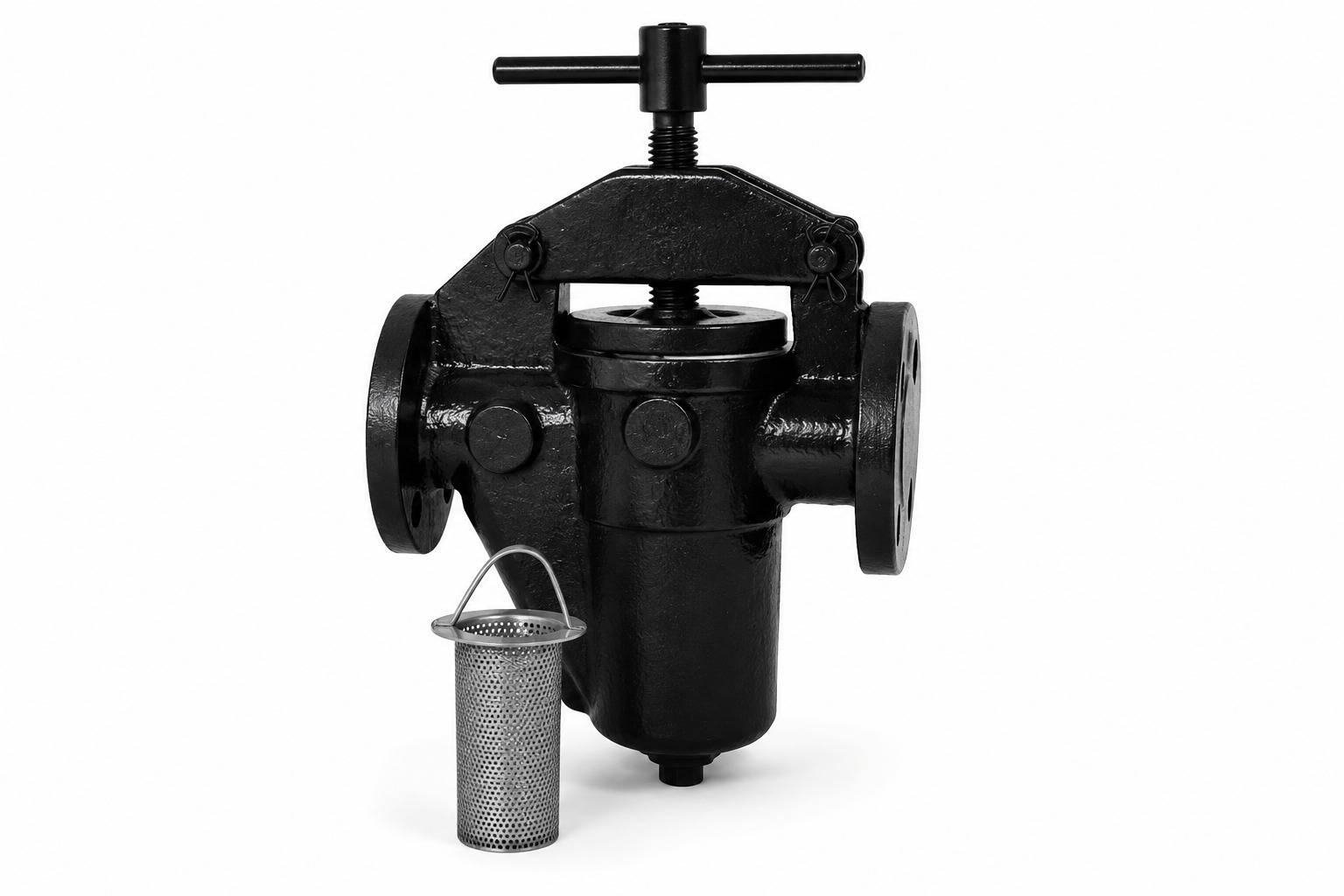

Os Filtros Cesto são equipamentos destinados à retenção de partículas sólidas de maior granulometria presentes em combustíveis, óleos, produtos químicos, água e diversos fluidos industriais. Instalados normalmente na sucção de bombas ou na entrada de sistemas de transferência e processo, atuam como a primeira barreira de proteção da linha, preservando os equipamentos instalados a jusante e aumentando a confiabilidade operacional do sistema.
Projetados para aplicações que exigem elevada capacidade de retenção de contaminantes, os Filtros Cesto combinam construção robusta, ampla área filtrante e baixa perda de carga, proporcionando elevada eficiência hidráulica e facilidade de manutenção.
Características
• Primeira etapa de proteção dos sistemas de bombeamento e transferência;
• Elevada capacidade de retenção de partículas sólidas;
• Baixa perda de carga devido à ampla área efetiva de filtração;
• Construção robusta para aplicações industriais severas;
• Fácil remoção e limpeza do elemento filtrante;
• Redução das paradas para manutenção;
• Aumento da vida útil dos equipamentos instalados a jusante;
• Disponível em diversas configurações construtivas e conexões.
Materiais de construção
Corpo do vaso Disponível em diferentes materiais, conforme a aplicação:
• Aço carbono ASTM A36;
• Aço carbono ASTM A516 Gr.70;
• Aço inoxidável AISI 304;
• Aço inoxidável AISI 316 ou 316L;
• Outros materiais sob consulta.
Elemento filtrante tipo cesto
Disponível em:
• Chapa perfurada em aço inoxidável;
• Tela metálica em aço inoxidável;
• Combinação de chapa perfurada com tela metálica para maior resistência estrutural e melhor eficiência de retenção.
Vedação
Diversas opções de elastômeros conforme o fluido de processo:
• Buna-N (NBR);
• Viton® (FKM);
• EPDM;
• Silicone;
• PTFE (conforme aplicação).
Grau de filtração
Elementos filtrantes disponíveis em diversos níveis de retenção, atendendo às necessidades específicas de cada processo.
Exemplos:
• 50 mesh;
• 80 mesh;
• 100 mesh;
• 150 mesh;
• 200 mesh;
• Micragens especiais sob consulta.
Conexões
Disponível com diferentes padrões de conexão:
• Rosca NPT;
• Rosca BSP;
• Flanges ASME B16.5 Classe 150, 300 e superiores;
• Flanges DIN;
• Outras conexões sob consulta.
Faixa de diâmetros
Fabricados em diversos diâmetros nominais, conforme a vazão requerida pela aplicação.
Disponíveis em bitolas desde:
• 1/2" (DN15)
• até 24" (DN600) ou superiores, conforme projeto.
Compatibilidade química Indicado para utilização com diversos fluidos industriais, incluindo:
• Gasolina;
• Diesel;
• Biodiesel;
• Etanol;
• Querosene;
• QAV (Jet A e Jet A-1);
• AVGAS;
• Óleos lubrificantes;
• Óleos hidráulicos;
• Água;
• Solventes;
• Produtos químicos compatíveis com os materiais construtivos.
Pressão de operação
A pressão máxima de trabalho é definida conforme o projeto mecânico, material construtivo, diâmetro nominal, tipo de conexão e norma de fabricação, podendo ser fornecido em diferentes classes de pressão para atender às necessidades de cada aplicação.
Aplicações
Indicado para utilização em:
• Sistemas de bombeamento;
• Linhas de sucção;
• Sistemas de transferência de combustíveis;
• Bases de distribuição;
• TRRs;
• Refinarias;
• Terminais portuários;
• Instalações aeroportuárias;
• Skids de abastecimento;
• Caminhões-tanque;
• Indústrias químicas;
• Indústrias petroquímicas;
• Indústrias alimentícias;
• Sistemas hidráulicos industriais;
• Processos de armazenamento e movimentação de fluidos.
Principais benefícios
• Protege bombas, válvulas, medidores, filtros de processo e demais equipamentos contra partículas de maior granulometria.
• Reduz significativamente o desgaste prematuro dos componentes do sistema.
• Diminui os custos de manutenção corretiva e preventiva.
• Proporciona maior confiabilidade operacional e disponibilidade dos equipamentos.
• Facilita as operações de inspeção e limpeza por meio da remoção rápida do elemento filtrante.
• Contribui para o aumento da vida útil dos sistemas de bombeamento e transferência.
• Permite especificações personalizadas de acordo com a vazão, fluido, pressão de operação e grau de filtração requerido.
Diferenciais Filmach
• Equipamentos dimensionados conforme as necessidades de cada aplicação.
• Diversas opções de materiais construtivos e elementos filtrantes.
• Fabricação com elevado padrão de qualidade e excelente acabamento.
• Soluções para os segmentos automotivo, aeronáutico, petroquímico, marítimo e industrial.
• Suporte técnico especializado para especificação, seleção e dimensionamento do equipamento.
